布袋除尘器的结构图和结构说明

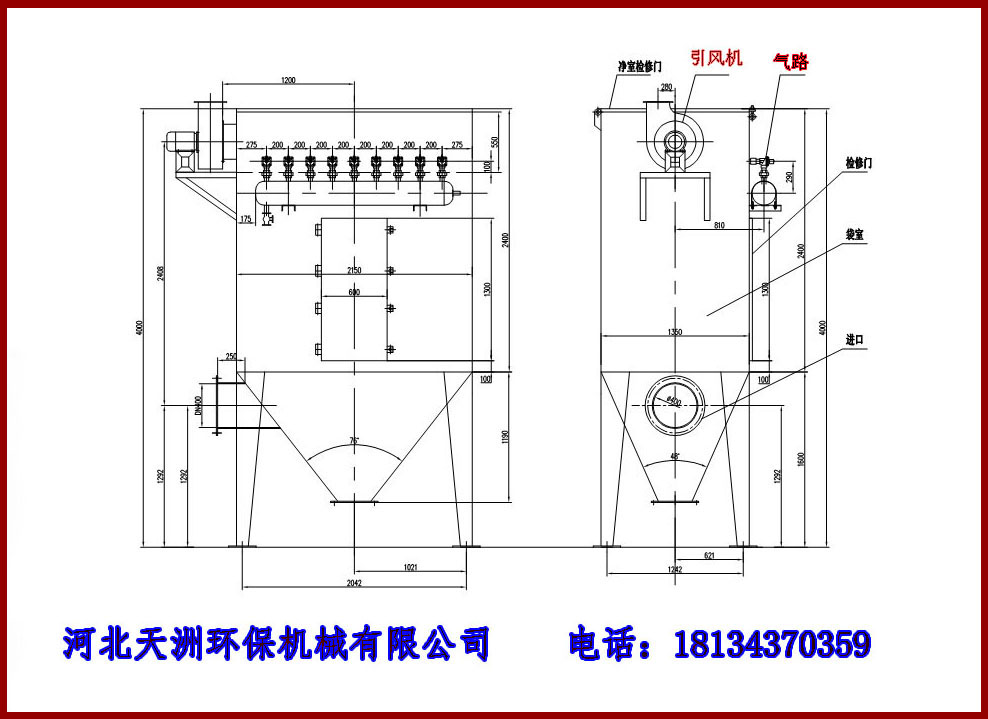

在布袋除尘器的结构图中，我们可以观察到，布袋除尘器是由框架、箱体、滤袋、清灰装置和压缩空气装置、差压装置和电控装置组成。

  含尘气体经过进入，在袋室中，粉尘被留在布袋外面，净空气随着引风机的作用下被带出，粉尘在长期堆积的情况下，下方料斗处被排出，达到除尘效果。

  在除尘的过程中，布袋外侧的粉尘会越堆越多，如果不及时处理的话，会对风机产生的负荷，所以这是脉冲阀（图中左侧间距200的）会向布袋内喷入气体，已到达清洁布袋的作用。

  布袋除尘器的箱体分为滤袋室和洁净室两大部分，两室由花板隔开。在箱体设计中主要是确定壁板和花板，壁板设计要进行详细的结构设计，花版设计除了参考同类产品外基本是屏设计者的经验。

  袋笼是布袋除尘器的重要部件之一。布袋除尘器除尘器的袋笼也称框架、骨架（放在袋室里面）。滤袋框架的作用是支撑滤袋，使之在过滤及清灰状态下张紧并保持   形态，尽量减少折损伤
